Отрезные станки: настольные модели Qcut 150 A / QCUT 200 A / Brillant 230 / Qcut 250 M / Qcut 250 A / Qcut 350 A.
В зависимости от размера и формы образца, для проведения испытаний может потребоваться его разрезание на несколько частей. Эффективная подготовка образца к анализу в значительной части определяется правильным разрезанием.
Во избежание деформации необходимо с большой точностью вырезать образец из исходного материала. Отрезные станки позволяют учитывать геометрию и размер образца, обеспечивая минимальный контакт с образцом в процессе резки. Постоянная подача смазочно-охлаждающей жидкости а также использование различных режимов резки позволяют избежать теплового повреждения и обеспечивают эффективный отвод стружки.
QATM предлагает линейку удобных настольных отрезных станков для металлографической лаборатории - от ручных до полностью автоматизированных моделей. Отрезные станки отвечают требованиям точности влажной абразивной резки в металлографии и подходят для небольших образцов с различной геометрией, а также для тонкой резки.

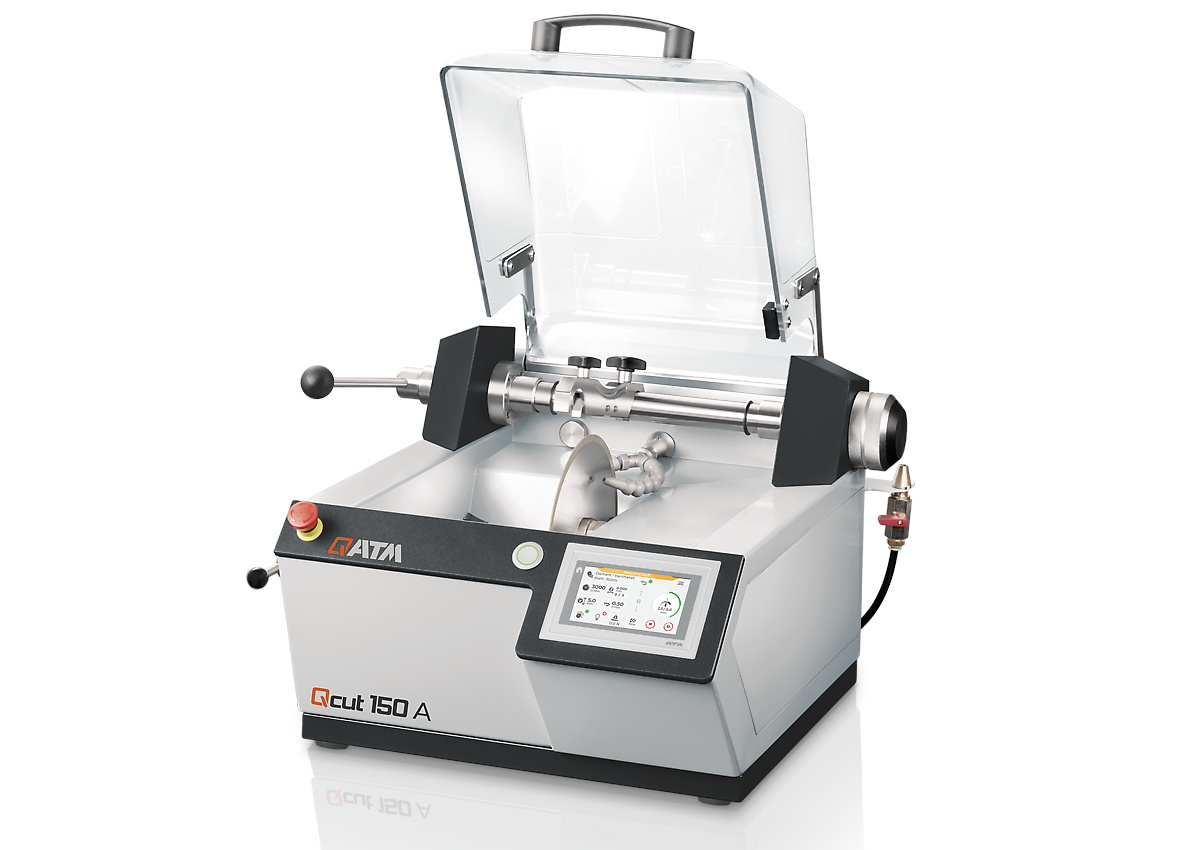

Qcut 150 A
Qcut 150 A - компактная модель оснащена автоматической подачей, которая также позволяет выполнять резку вручную с помощью рычага.
Преимущества
- До 5 различных режимов резки: ручная, автоматическая подача, подача с контролем усилия нажатия, режим шлифования, резка с навесным столом (в зависимости от комплектации)
- Максимальный диаметр заготовки: 40 мм
- Рубящая резка: 120 мм, вручную/автоматически
Qcut 200 A
Qcut 200 A — это прецизионный отрезной станок с 3 автоматическими осями для использования с отрезными кругами размером до 203 мм / 8 дюймов. Qcut 200 A — это компактный прецизионный отрезной станок, обеспечивающий максимально возможную гибкость и использование пространства, с тремя автоматическими осями (X, Y, Z) и многочисленными функциями резки. Благодаря модульной конструкции Qcut 200 A может быть оптимально оснащен многочисленными опциями и подходящими зажимными инструментами.
Преимущества
- Полностью автоматические прецизионные оси с беззазорными подшипниками
- Новая система охлаждения с производительность на 25 % выше, чем у аналогичных машин, что снижает износ отрезного круга до 15 %.
- Функция автоматической очистки
- Новые программные функции для шлифовальных работ
- Упрощенная замена отрезного круга
- Новое модульное адаптируемое токарное устройство
Brillant 230
Brillant 230 - отрезной станок для влажной абразивной резки с тонким динамическим ручным управлением для образцов до Ø 110 мм. Широкая отрезная камера позволяет возможность работы с разнообразными зажимными устройствами. Исполнение прибора с цельным алюминиевым корпусом с открытием справа и слева для резки удлиненных образцов.
Преимущества
- Большой отрезной стол с индивидуальной регулировкой в х – направлении
- Макс. диаметр заготовки: 110 мм
- Поперечная резка: 250 мм, вручную
- Рубящая резка: 125 мм, вручную
- Поперечная подача (опция): 100 мм, вручную
Qcut 250 M
Qcut 250 M - особенно удобен для влажной абразивной резки с ручным управлением.
Система охлаждения отрезного диска встроена непосредственно в защитный кожух отрезного диска. Большой рабочий стол из нержавеющей стали оснащается сменными пластинами с поперечными канавками, позволяющими надежно фиксировать зажимные тиски
Преимущества
- Поднятие отрезного диска вручную
- Большая отрезная камера
- Максимальный диаметр заготовки: 55/90 мм ( длина до 25 мм)
- Рубящая резка: 155 мм, вручную
Qcut 250 A
Qcut 250 A – компактный и универсальный полуавтоматический абразивный отрезной станок для влажной резки с диаметром рабочего диска 250 мм (10”) и для образцов диаметром до Ø 95 мм. Данная машина сочетает преимущества и скорость ручного отрезного станка с автоматической машиной для абразивной резки.
Преимущества
- Ручное перемещение по оси Y при помощи рукоятки с электромеханическим тормозом
- Care-Cut: облегчает бережную резку
- Автоматическое или ручное перемещение по оси Х
- Макс. диаметр заготовки 95 мм
- Поперечная резка: 225 мм, автоматически и вручную
- Рубящая резка: 170 мм, вручную
- Поперечная подача (опция): 120 мм, автоматически
Qcut 350 A
Qcut 350 A - это мощный, универсальный и надежный прибор для образцов с максимальным Ø 135 мм. Благодаря функции резки с малой дугой контакта (LCC), он аккуратно разрезает образцы разных типов с различной геометрией, размерами и из разных материалов.
Преимущества
- Электронный контроль силы и глубины резки
- Макс. диаметр заготовки: 135 мм
- Поперечная резка: 260 мм, автоматически
- Рубящая резка: 180 мм, автоматически
- Поперечная подача (опция): 140 мм, автоматически
Зажимные приспособления для отрезных станков
Широкий спектр различных инструментов и зажимных систем доступен для всех отрезных станков QATM.
Зажимные приспособления включают в себя:
- Ассортимент оснований для быстрых зажимов, доступные в трех размерах
- Различные насадки для установки поворотных оснований
- Вакуумный держатель образцов, двойной держатель образцов, быстро-зажимные тиски и поворотные призмы
- Вертикальные тиски, тиски с быстрым замком, поперечные тиски, угловые тиски, вращающиеся тиски, универсальные тиски и цепные зажимы
- Силовая зажимная система, зажимные губки, ступенчатые губки; различные зажимные колодки, направляющие, адаптеры высоты и многое другое
Преимущества
- Быстрая регулировка
- Модульная зажимная система, позволяющая использовать самые разные сочетания зажимных инструментов
- Подходит для использования со стандартными зажимными системами
